簡要介紹
隨著消費電子產品的崛起，智能手機、家電、電動汽車和電動車 等層出不窮，但這些產品都需要電池才能正常工作，是否能夠快速 準確的檢測出電池性能的優劣將會直接影響到產品的性能。

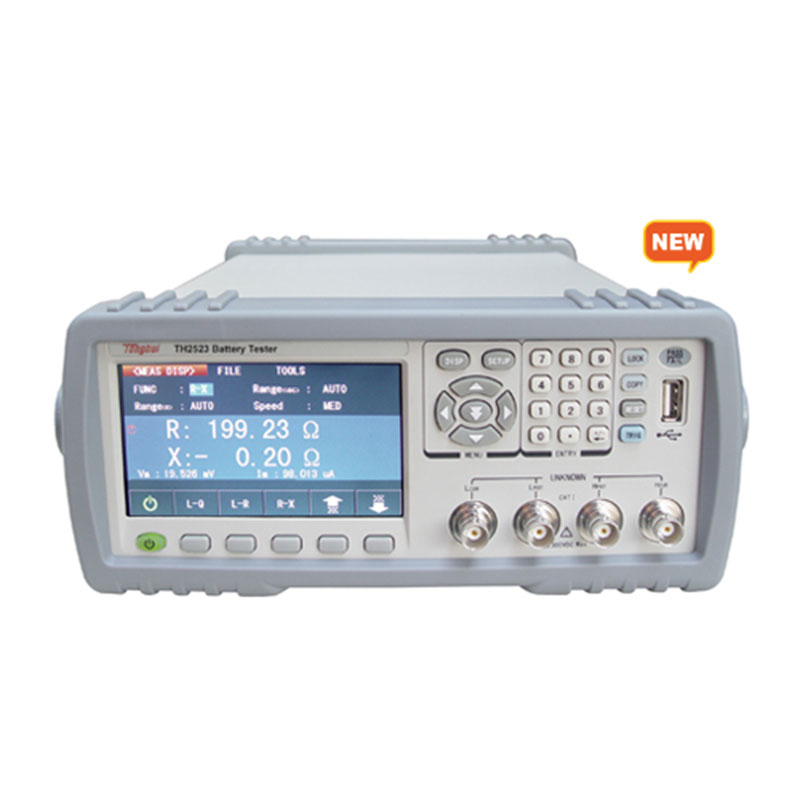

同惠電子憑借其在阻抗測試領域深厚的技術積淀和廣泛的市場 調研，推出了彩色液晶顯示的電池測試儀器---TH2523電池測試 儀。其卓越的性能、便捷的操作、精美的外觀足以媲美任何競爭 產品。采用1kHz頻率的測試恒流源，很好的消除了熱電勢對被測元件 接觸的影響而引起的潛在誤差。高達300V(TH2523A)最大測試電壓能滿足高壓電池的需求。0.1%的基本電阻測量準確度，30mΩ-3000Ω的量程能夠覆蓋到 大部分大型的電池組到紐扣電池的電阻測試要求，更能滿足一些趨向大型化、低阻化的鋰電池。最快測試速度更是能達到20ms/次左右。能夠滿足一般元件的交流低電阻測量要求。TH2523提供了幾乎所有主流的接口功能，可方便的與PC進行數 據通訊和遠程控制。
應用領域
■ 用于紐扣電池及其電池組等的快速測量
■ 用于智能手機、家用電器、電動 汽車以及電動自行車等的電池測量
■ 用于高電壓電池的測量
■ 用于早期電池開發研究的測量
■ 各種接觸電阻的測量
■ 各種電池的劣化情況 測定及壽命評估
■ UPS在線檢測
■ 超級電容等效電阻 (ESR)的測量
性能特點
■ 有豐富的測試功能支持：
四端測試，測量時能夠不受測試線阻抗的影響。
接觸檢查，檢測測試線在測量的過程中是否接觸良好
儀器中的偏差扣除(REL)和參考值運算，能夠消除測量底數對測 試結果的影響
■ 電池測試儀的特點：
阻抗基本準確度: 0.1%
電壓基本準確度: 0.05%
阻抗最小分辨率：1uΩ
電壓最小分辨率：100uV
最高測試速度50次/秒
1kHz交流恒流源測試
■ R，V，L，Z，θ等多種測試功能組合
■ 24位色4.3英寸彩色液晶屏顯示
■ 液晶屏分辨率480×272
■ 直讀值與百分比誤差顯示
■ V，I測試信號電平監視功能
■ 圖形掃描分析功能，為電池的放電過程分析提供參考
■ 10檔檔比較功能，上超，下超，合格以及訊響功能
■ 統計功能，提供CpK，Cp等統計量
■ 100組儀器文件可供存儲和加載
■ 屏幕信息存儲于U盤
■ 可通過USB HOST自動升級儀器操作軟件
■ 中英文可選操作界面
■ 腳控開關觸發功能
■ Handler接口用于實現聯機操作
■ RS232、USB HOST、USB Device、GPIB（選件），可方便與PC 進行數據通訊以及對儀器的遠程控制
