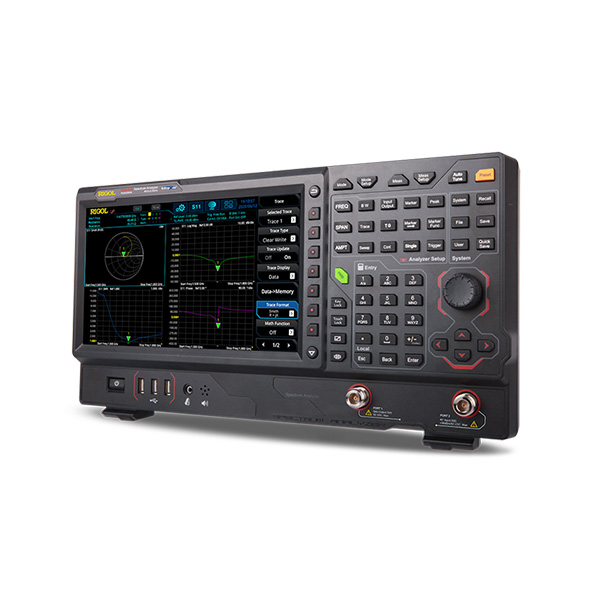

RSA5000實時頻譜分析儀，配備實時分析（RTSA）、掃頻分析（GPSA）功能及矢量網絡分析模式（VNA，僅限N型號），可選矢量信號分析應用軟件（VSA）及EMI測量應用軟件（EMI），擁有優異的性能及指標。其頻率范圍9kHz至3.2GHz/6.5GHz，并提供帶有跟蹤源“-TG”型號，可廣泛的應用于企業研發、工廠生產、教育教學等諸多領域。

l 采用Ultra Real技術

l 頻率范圍最高可達6.5 GHz

l 顯示平均噪聲電平DANL<-165 dBm（典型值）

l 相位噪聲<-108 dBc/Hz（典型值）

l 電平測量不確定度<0.8 dB

l 頻率最高達6.5 GHz的跟蹤源

l 分辨率帶寬RBW最小為1 Hz

l 可達40 MHz實時分析帶寬

l 具備多種測量模式

l 配有豐富的高級測量功能

l 矢量信號分析應用軟件（選件）

l EMI測量應用軟件（選件）

l 矢量網絡分析軟件

l 多種觸發模式與觸發模板

l 提供概率密度譜、光譜等多種顯示方式，呈現實時測量結果

l 選配上位機軟件

l 10.1英寸多點觸摸屏，支持手勢操作

l USB、LAN、HDMI等通信和顯示接口

內置VNA矢量網絡分析模式（N型號）

VNA模式可以實現對元器件、電路網絡的S11、S21以及故障點定 位的測量，通過史密斯圓圖、極坐標等多種顯示更精確地表征被測 件的網絡特性

通過Ultra Real技術發現瞬態的異常信號

RSA5000運用Ultra Real技術，提供高達40MHz的實時帶寬。在實時帶寬范圍內，可以保證超過7.45us持續時間的瞬態信號可被100%捕獲并準確測量。

通過矢量分析功能發現設計中的問題

矢量信號分析功能VSA支持多種數字調制格式，如QAM，PSK，MSK、ASK、FSK等。通過該功能進行快速地解調，展示其星座圖，眼圖（基帶信號），頻譜圖，解調數據等多維數據，從而發現設計中存在的問題。

通過內置EMI測試軟件完成傳導/輻射的預測試

RSA5000內置EMI預測試應用軟件，結合符合CISPR標準的濾波器，對產品進行傳導及輻射的預測試，從而發現其傳導/輻射騷擾源并改善，加速產品上市。

通過FMT模板進行信號觸發及監測

FMT頻率模板觸發是實時頻譜分析儀才獨有的觸發模式。您可以快速構建模板，并對符合模板規則的信號進行準確的定位及觸發，從而發現監測范圍內偶發的異常信號。

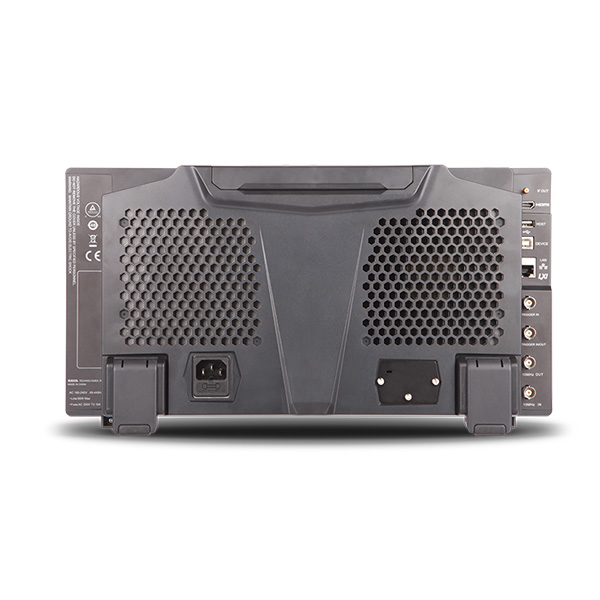

提供多種接口，增強儀器設備的連通性

支持通過HDMI接口，將設備顯示內容投放到更大的顯示器中；提供 Web Control功能，讓用戶可以通過訪問設備IP地址，直接對設備進行 操控，提升對有遠程操控的使用體驗。

使用多點觸控屏快速完成操作

您可以使用RSA5000提供10.1英寸多點觸控電容屏進行快速的設置，并支持對波形進行拖動、展開、縮放等多種手勢操作，提供人性化交互體驗，最大程度解決您的時間

7種實時顯示模式

使用RSA5000的7種實時信號顯示模式可以更輕松地捕獲，隔離和分析射頻信號和系統。功率與時間的關系以及頻譜圖顯示了信號如何隨擷取時間或連續擷取時間的變化而變化。結合這些呈現方式并在不同模式下使用標記和觸發器，使RSA5000成為實時射頻分析和調試的靈活工具。

出色的相位噪聲指標

優秀的掃頻性能指標，相位噪聲低至-108dBc/Hz
