產品特點
u頻率范圍：1kHz~300MHz/2GHz/3.6GHz
u含CISPR-AVG、CISPR-RMS、QPK檢波器
u分辨帶寬：1Hz~3MHz(-3dB)
200Hz/9kHz/120kHz/1MHz(-6dB)
u全數字檢波器測量可靠穩定
u雙重射頻輸入保護，確保測量安全
u豐富的測試選件滿足不同應用
u支持ETR測量分析軟件
產品介紹
ER系列EMI接收機符合CISPR 16-1-1標準，集成了CISPR-AVG、CISPR-RMS、QPK檢波器，根據CISPR、EN、FCC和MIL等標準進行電磁干擾測量，適用于家電、照明、汽車電子、醫療等行業的EMI測試。結合ETR上位機測量軟件、豐富的測試選配件，可進行精確的自動化測試。全系標配頻譜分析模塊和跟蹤信號發生器，滿足不同領域用戶的測試需求。
應用領域
u產品開發階段EMI問題的診斷與分析
u燈具、家電、汽車電子、醫療等行業EMI測試
uEMI傳導騷擾測試
uEMI輻射騷擾測試
u產品預認證測試
uEMC自動化測試
u通用頻譜測量與分析
應用測試

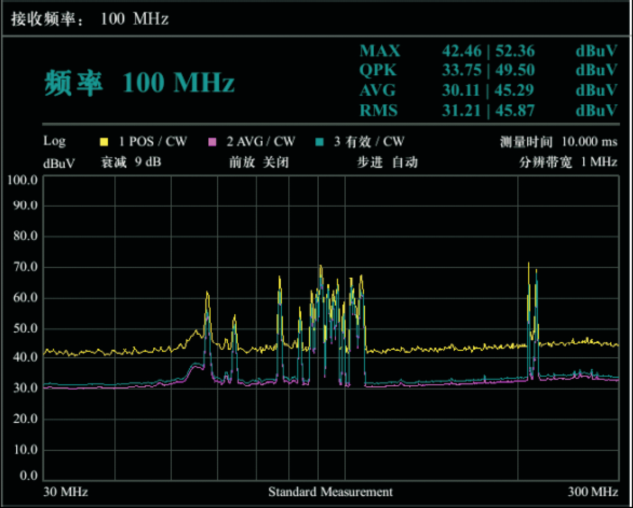

EMI接收測試

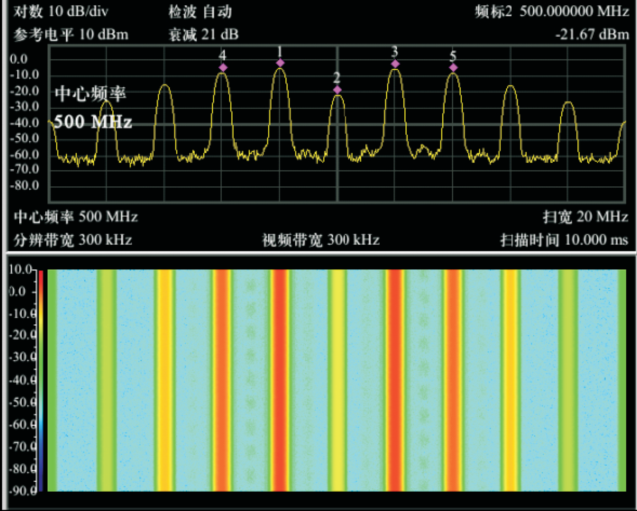

| 近場診斷
|

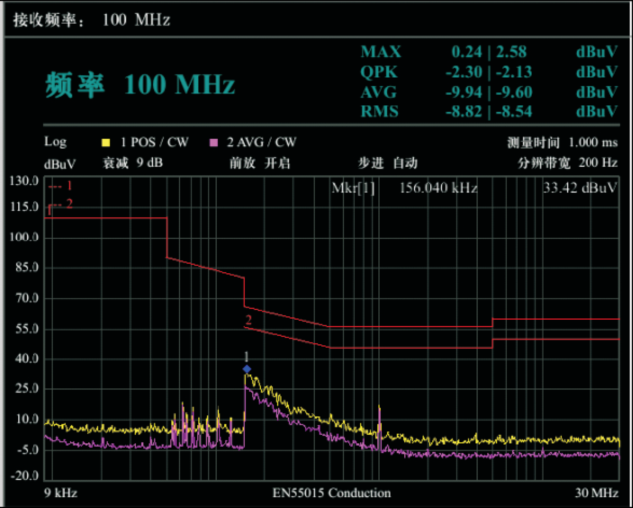

標準測試

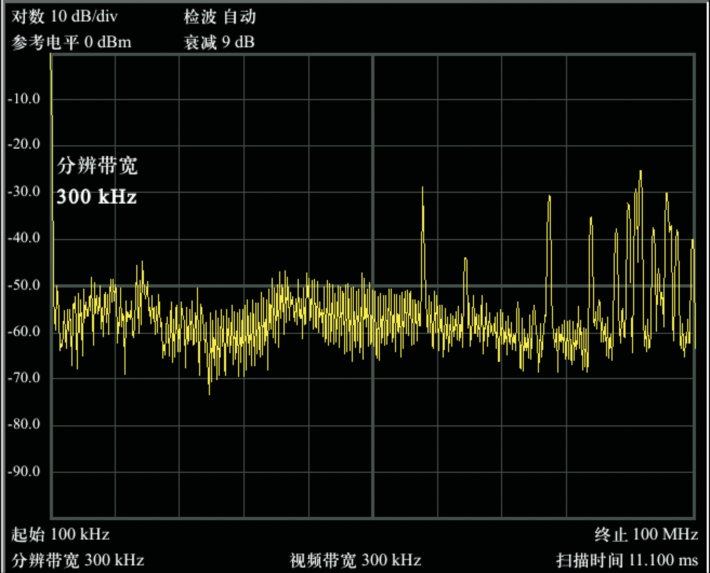

| 通用頻譜
|

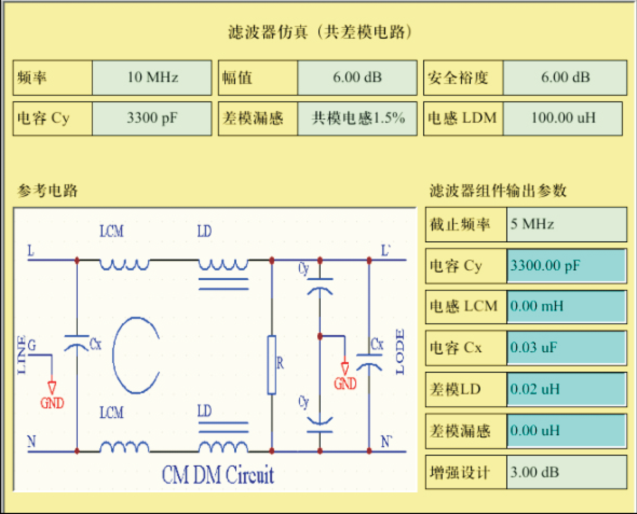

濾波器設計仿真

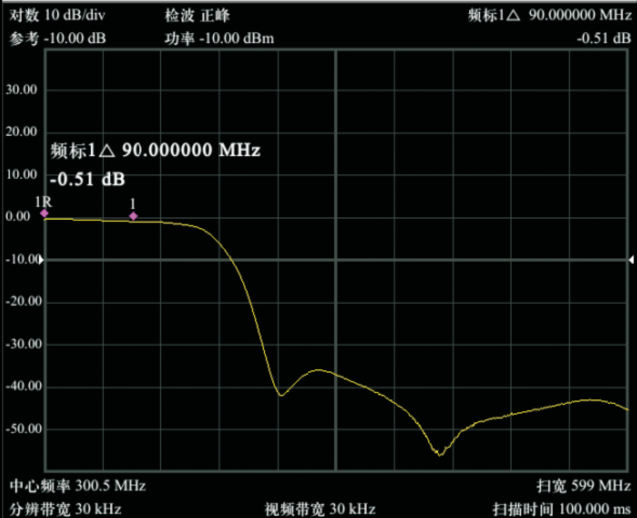

| 網絡測量
|
頻譜分析模式 |
頻率范圍 | ER300 | 1kHz~300MHz |
ER2000 | 1kHz~2GHz |
ER3600 | 1kHz~3.6GHz |
讀數精度 | ±(頻標讀數×頻率基準精度+1%×掃寬+10%×RBW+0.5×[掃寬/(掃描點-1)]+1Hz) |
內部基準(10MHz) | 老化率 | 1ppm/年 |
溫漂 | ＜0.5ppm(15℃~35℃) |
單邊帶相位噪聲(f=500MHz) |
頻偏30kHz | -90dBc/Hz |
頻偏1MHz | -110dBc/Hz |
幅度 |
最大輸入電平 | 平均連續功率 | +36dBm |
最大直流輸入電壓 | 50Vdc |
顯示平均噪聲電平 |
通道 | 頻率 | 前放關 | 前放開 |
變頻通道 | 100kHz~1MHz | ≤-100dBm-30*(f/100kHz)dB | ≤-120dBm-30*(f/100kHz)dB |
1MHz ~ 10MHz | ≤-130dBm | ≤-150dBm |
10MHz ~ 1GHz | ≤-135dBm | ≤-155dBm |
1GHz ~ 3.6GHz | ≤-140dBm | ≤-148dBm |
低頻通道 | 5kHz~10kHz | | ≤-110dBm |
10kHz~10MHz | | ≤-125dBm |
幅度測量不確定度(20℃~30℃) |
綜合幅度精度(90%) | ±1.8dB |
分辨率帶寬(-3dB) |
分辨率帶寬范圍 | 1Hz~3MHz，連續步進 |
分辨率帶寬轉換不確定度 | 1Hz≤RBW≤500kHz | ±0.6dB |
RBW＞500kHz | ±1.0dB |
分辨率帶寬精度 | ＜10% |
衰減器 |
衰減器范圍 | 0~39dB，3dB步進 |
衰減器不確定度 | ±1.0dB |
剩余響應 |
≤ -96dBm |
頻率響應 |
5kHz~200kHz | ±1.8dB |
200kHz~3.6GHz | ±1.5dB |
檢波器 |
自動、常態、正峰、負峰、取樣 |
掃描時間 |
變頻通道 | Span = 0 | 1ms~3000s |
Span > 0 | 3ms~3000s |
輸入端口駐波比 |
50MHz~1GHz | ≤ 2.0 |
EMI接收模式 |
頻率范圍 | ER300 | 1kHz~300MHz |
ER2000 | 1kHz~2GHz |
ER3600 | 1kHz~3.6GHz |
讀數精度 | ±(頻標讀數×頻率基準精度 + 末位顯示單位的一半) |
幅度測量不確定度(20℃~30℃) | 綜合幅度精度(90%) | ±2.0dB |
分辨率帶寬(-6dB) | 分辨率帶寬范圍 | 200Hz/9kHz/120kHz/1MHz |
分辨率帶寬精度 | ＜10% |
檢波器 | 正峰、負峰、準峰、平均、RMS |
掃描時間 | 100us~100s |
掃描點數 | 101~1001 |
跡線數量 | 3個(并行檢波) |
頻段列表 | 10個 |
頻率響應 | ±2.0dB |
跟蹤源 |
頻率范圍 | 10kHz~1.5GHz |
輸出功率 | -30dBm~0dBm |
輸出平坦度 | ±3dB |
通用參數 |
顯示器 | 8.4吋真彩TFT-LCD |
分辨率 | 800×600 |
通信接口 | LAN、USB |
工作溫度 | 0℃~40℃ |
存儲溫度 | -30℃~+70℃ |
重量 | 7.5kg |
尺寸(長×寬×高) | 400mm×280mm×190mm |
訂貨信息
配置 | 描述 | 訂貨號 |
主機 | EMI接收機(1kHz~300MHz) | ER300 |
EMI接收機(1kHz~2GHz) | ER2000 |
EMI接收機(1kHz~3.6GHz) | ER3600 |
標配 | CD光盤(用戶手冊、編程手冊) | |
電源線(220VAC) | |
N/SMA-JK接頭 | |
雙SMA電纜(80cm) | |
內置跟蹤源(10kHz~1.5GHz) | |
選配 | 隔離變壓器 | GBK3kVA |
調壓儀 | CHV400 |
人工電源網絡 | LISN016/050/100 |
耦合去耦網絡 | CDN016 |
脈沖限幅器 | PLA030 |
射頻開關 | RFS003 |
EMC測試軟件 | BL.EMC.ETR |
